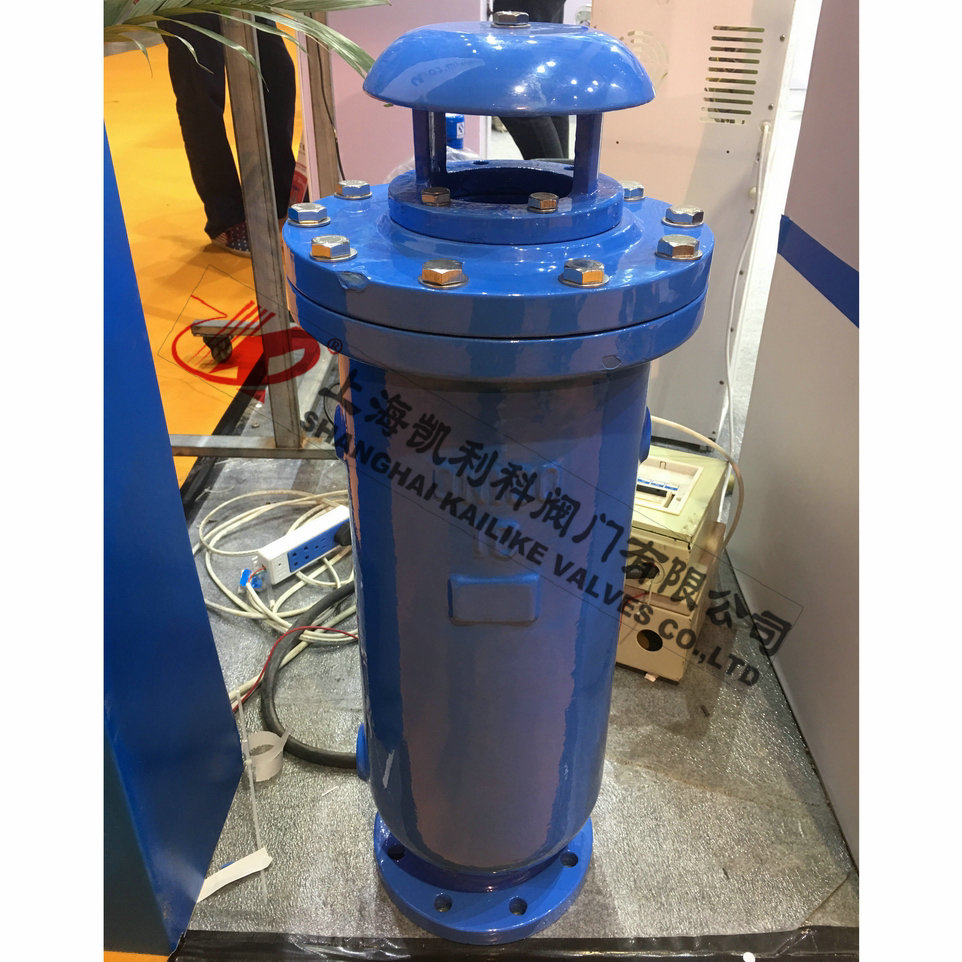

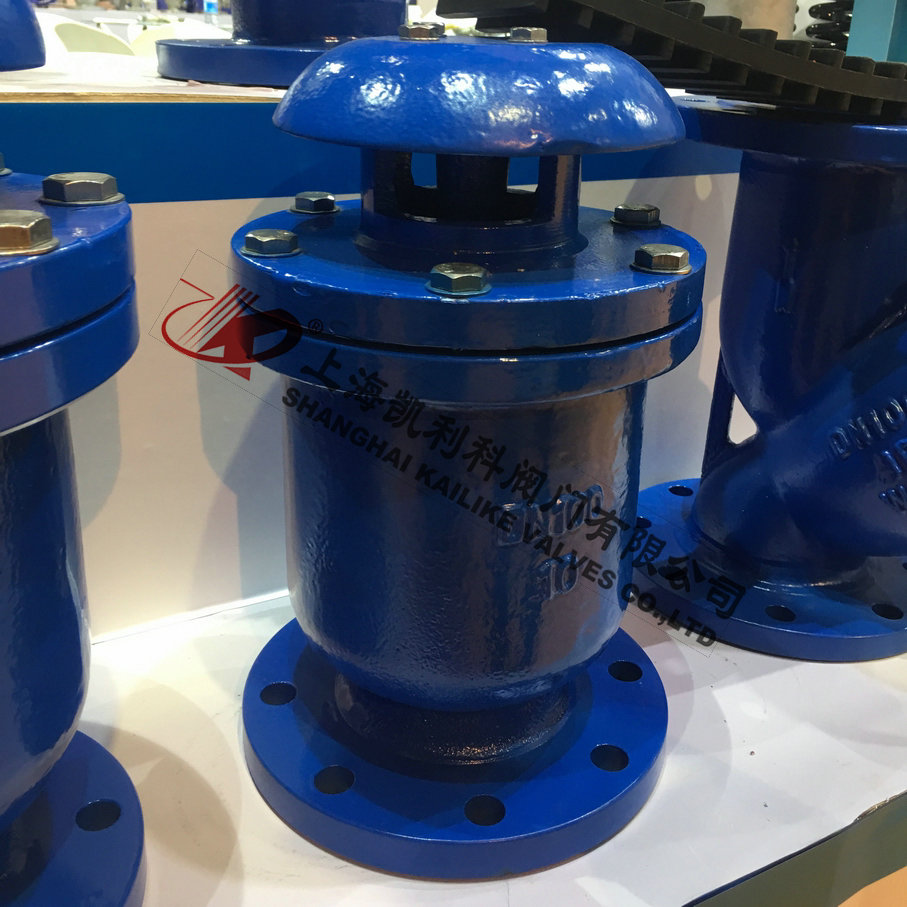

SCAR污水管道排氣閥
SCAR污水管道排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排氣閥就迅速把空氣吸入管內，防止管道振動或破裂。
|
產品名稱： |
污水管道排氣閥 |
產品型號： |
SCAR |
|
公稱通徑： |
DN25～DN400 |
結構形式： |
浮球式 |
|
公稱壓力： |
1.6MPa |
連接方式： |
法蘭式 |
|
適用溫度： |
-29ºC～+80ºC |
驅動方式： |
自動 |
|
閥體材質： |
鑄鐵、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
給排水、清水等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
SCAR污水管道排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排氣閥就迅速把空氣吸入管內，防止管道振動或破裂。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。
工作原理
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
每小時排氣量表
|
規格DN |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
立方米/小時 |
2-290 |
85-582 |
22-1350 |
34-2613 |
76-5879 |
135-1331 |
212-18831 |
305-27217 |
415-35309 |
542-49608 |

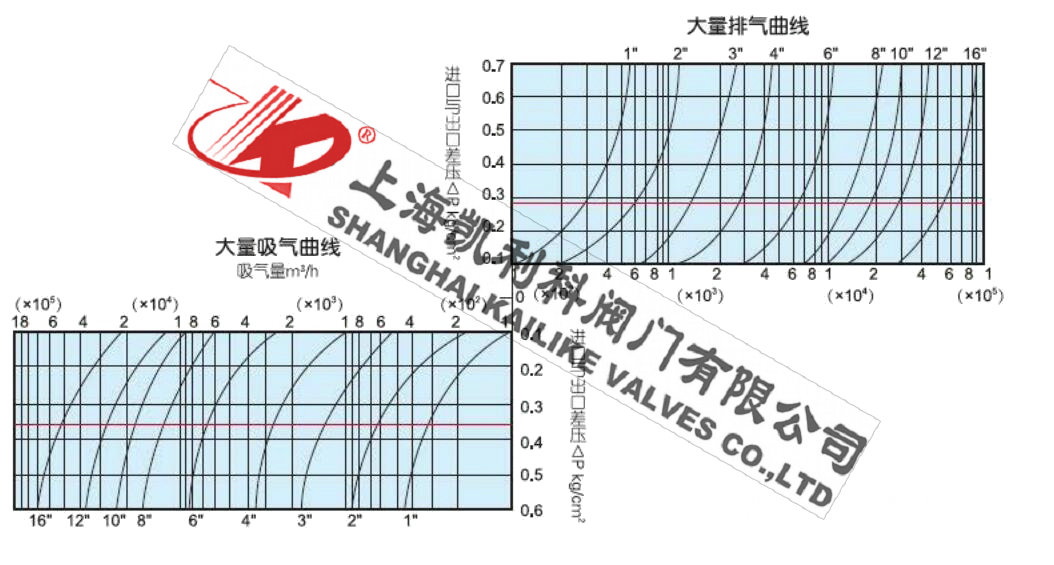

性能曲線圖
主要零部件
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
HT200鑄鐵、QT450球墨鑄鐵、WCB鑄鋼、SS304不銹鋼 |
|
2 |
閥蓋 |
HT200鑄鐵、QT450球墨鑄鐵、WCB鑄鋼、SS304不銹鋼 |
|
3 |
浮球 |
SUS 304 |
|
4 |
杠桿架 |
鑄銅ZH59、不銹鋼 |
|
5 |
桿 |
鑄銅ZH59、不銹鋼 |
|
6 |
塞頭 |
丁睛橡膠NBR |
外形結構圖
主要外形尺寸
|
公稱通徑 |
D |
D1 |
D2 |
D3 |
H |
Z-Φd |
|
50 |
160 |
125 |
102 |
205 |
495 |
4-18 |
|
80 |
195 |
160 |
135 |
270 |
600 |
4-18 |
|
100 |
215 |
180 |
158 |
285 |
760 |
8-18 |
|
150 |
280 |
240 |
212 |
340 |
860 |
8-22 |
|
200 |
335 |
295 |
268 |
400 |
1010 |
8-22 |
|
250 |
390 |
350 |
319 |
465 |
1210 |
12-22 |
安裝位置的選擇

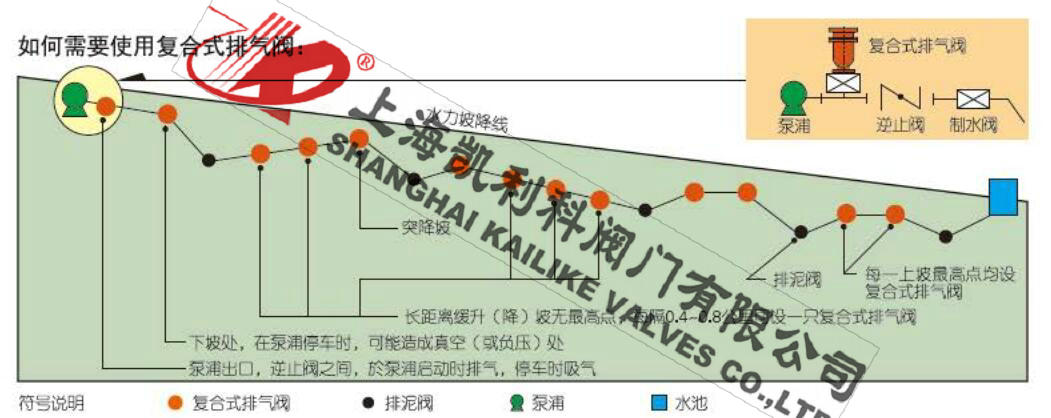

SCAR污水管道排氣閥的安裝位置直接影響著排氣效果和管道的運行狀態。設計人員在設計時，往往局限于局部最高點，排氣閥安裝位置有多種，只有對整個管道綜合考慮，才能使排氣效果達到最佳。常見的安裝地點有以下幾個位置：局部最高點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段。
安裝總圖
安裝說明
1、于安裝前，請先檢查并清除主體內的雜物。
2、在閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有足夠空間以便容3、納技術人員調整及維護工作。
4、若污水管道排氣閥安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
5、若排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。
聲明：【SCAR污水管道排氣閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的SCAR污水管道排氣閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
